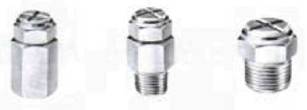

Форсунки Steinen с квадратным распылением типа SFQ, SMQ, SSMQ
Пропускная способность от 0.80 до 20 галлонов в минуту
Параметры распыления: непрерывная квадратная форма распыления. Форсунки отлично работают ри высоком давлении.
Конструкция: Форсунки типа SFQ и SMQ состоят из 3 частей. Насадка и внутренняя лопатка взаимозаменяемы для форсунок с соединением типа «мама» и «папа». Форсунки соединяются с трубами размеров 1 /8", 1 /4", 3/8" и 1/2" с соединением типа «мама» и «папа». Форсунки типа SSMQ состоят из 2 частей. Форсунки соединяются с трубами размеров 1/8", 1/4", 3/8", 1/2", 3/4" и 1" с соединением типа «папа».
Материалы: форсунки отделаны латунью и нержавеющей сталью и другими материалами по заказу.
Применение: промышленная обмывка машин, охлаждение, распыление, обмывка угля и гравия.
| Пропускная способность галл/мин. @40 фунт/дюйм кв. |
Размер трубного соединения |
Номер в каталоге |
Ø сопла |
Пропускная способность галлонов в минуту (давление в фунтах на дюйм квадратный) |
Углы распыления (также в фунтах на дюйм кв.) |
|||||||||||||||
| «мама» |
«папа» |
3 |
5 |
7 |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
ISO |
7 |
20 |
40 |
SO |
|||
| .80 |
1/8 |
SFQ81 |
SMQ81 |
.062 |
.22 |
.28 |
.33 |
.40 |
.49 |
.57 |
.71 |
.80 |
96 |
1.1 |
1.3 |
1.6 |
55° |
60° |
60° |
60° |
| 1.0 1.2 |
1/8 1/8 |
SFQ101 SfQ121 |
SMQ101 SMO121 |
.062 .062 |
.27 .34 |
.35 .42 |
.42 .50 |
.50 .60 |
.61 .74 |
.71 .84 |
.87 1.0 |
1.0 1.2 |
1.2 1.4 |
1.4 1.6 |
1.6 1.8 |
1.9 2.3 |
60° 65° |
70° 75° |
70° 75' |
70* 75° |
| 1.6 |
1/4 |
SK3162 |
SMQ162 |
.086 |
.44 |
.57 |
.67 |
.80 |
.98 |
1.1 |
1.4 |
1.6 |
2.0 |
2.3 |
2.5 |
3.1 |
55° |
60° |
60° |
60° |
| 2.0 2.4 |
1/4 1/4 |
SF«202 SFQ242 |
SMQ202 SMQ242 |
.086 .086 |
.55 .68 |
.71 .85 |
.84 1.0 |
1.0 1.2 |
1.2 1.5 |
1.4 1.7 |
1.7 2.1 |
2.0 2.4 |
2.4 2.8 |
2.8 3.3 |
3.2 3.7 |
3.9 4.6 |
65° 70° |
70° 75° |
70° 75° |
70° 75° |
| 3.0 |
3/8 |
SFQ303 |
SMGJ03 |
.098 |
82 |
1 1 |
1 3 |
1 5 |
1 8 |
2 1 |
2.6 |
3.0 |
3.7 |
4.2 |
4.7 |
5.8 |
75° |
80° |
80° |
80° |
| 3.6 4.0 |
3/8 3/8 |
SFQ363, SFCH03 |
SMQ363 SMQ403 |
.098 .098 |
.99 1 1 |
1 3 1 4 |
1 5 1 7 |
1 8 2.0 |
2.2 2.4 |
2.5 2.8 |
3 1 3.5 |
3.6 4.0 |
4.3 4.9 |
5.0 5.6 |
5.6 6.3 |
6.9 7.8 |
75° 75° |
80° 80° |
SO- SO0 |
80° 80° |
| 5.0 |
1/2 |
SKJ504 |
SMQ504 |
142 |
1 4 |
1 8 |
2 1 |
2.4 |
3.0 |
3.5 |
4.3 |
5.0 |
6 1 |
7 1 |
7.9 |
9.7 |
65° |
70° |
70° |
70° |
| 5.8 6.0 7.0 7.2 |
1/2 1/2 1/2 1/2 |
SFQ584 SFQ604 SFQ704 SfQ724 |
SMQ584 SMQ604 SMQ704 SMQ724 |
.142 .142 .142 .142 |
1 5 1.6 1.9 2.0 |
2.0 2.1 2.5 2.6 |
2.4 2.5 2.9 3.0 |
2.9 3.0 3.5 3.6 |
3.6 3,7 4.3 4.4 |
4 1 4.2 4.9 5.1 |
5.0 5.2 6.1 6.2 |
5.8 6.0 7.0 7.2 |
7 1 7.3 8.6 8.7 |
8.2 8.4 9.9 10.1 |
9.2 9.4 11.1 11.3 |
11.2 11 .6 13.6 13.9 |
70° 70° 75° 80° |
75° 75° 80° 80° |
75° 75° 80° 80° |
75° 75° 80° 80° |
| .80 1.0 1.2 |
1/8 1/8 1/8 |
SSMG81 SSMQ101 SSMQ121 |
.062 .062 .062 |
.22 .27 .34 |
.28 .35 .42 |
.33 .42 .50 |
.40 .50 .60 |
.49 .61 .74 |
.57 .71 .84 |
.71 .87 1.0 |
.80 1.0 1,2 |
.96 1.2 1.4 |
1.1 1.4 1.6 |
1.3 1.6 1.8 |
1.6 1.9 2.3 |
55" 60° 65° |
60° 70° 75° |
60° 70° 75° |
60° 70° 75° |
|
| 1.6 |
1/4 |
SSMQ162 |
.086 |
.44 |
.57 |
.67 |
.80 |
.98 |
1.1 |
1.4 |
1.6 |
2.0 |
2.3 |
2.5 |
3.1 |
55° |
60° |
60° |
60° |
|
| 2.0 2.4 |
1/4 1/4 |
SSMQ202 SSMQ242 |
.086 .086 |
.55 .68 |
.71 .85 |
.84 1.0 |
1.0 1.2 |
1,2 1.5 |
1.4 1.7 |
1.7 2.1 |
2.0 2.4 |
2.4 2.8 |
2.8 3.3 |
3.2 3.7 |
3.9 4.6 |
65° 70° |
70° 75° |
70° 75° |
70° 75° |
|
| 3.0 |
3/8 |
SSMQ303 |
.098 |
.82 |
1.1 |
1.3 |
1.5 |
1.8 |
2.1 |
26 |
3.0 |
3.7 |
4.2 |
4.7 |
5.8 |
75° |
80° |
80° |
80° |
|
| 3.6 4.0 |
3/8 3/8 |
SSMQ363 SSMQ403 |
.098 .098 |
.99 1.1 |
1.3 1.4 |
1.5 1.7 |
1.8 2.0 |
2.2 2.4 |
2.5 2.8 |
3.1 3.5 |
3.6 4.0 |
4.3 4.9 |
5.0 5.6 |
5.6 6.3 |
6.9 7.8 |
75° 75° |
80° 80° |
80° 80° |
80° 80° |
|
| 5.0 |
1/2 |
SSMQ604 |
.142 |
1.4 |
1.8 |
2.1 |
2.4 |
3.0 |
3.5 |
4.3 |
5.0 |
6.1 |
7.1 |
7.9 |
9.7 |
65° |
70° |
70° |
70° |
|
| 5.8 6.0 7.0 7.2 8.0 |
1/2 1/2 1/2 1/2 1/2 |
SSMQ584 SSMQ604 SSMQ704 SSMQ724 SSMQ804 |
.142 .142 .142 .142 .142 |
1.5 1.6 1.9 2.0 2.2 |
2.0 2.1 2.5 2.6 2.8 |
2.4 2.5 2.9 3.0 3.3 |
2.9 3,0 3.5 3.6 4.0 |
3.6 3.7 4.3 4.4 4.9 |
4.1 4.2 4.9 5.1 5.7 |
5.0 5.2 6.1 6.2 6.9 |
5.8 6.0 7.0 7.2 8.0 |
7.1 7.3 8.6 8.7 9.8 |
8.2 8.4 9.9 10.1 11.2 |
9.2 9.4 11.1 11.3 12.7 |
11.2 11.6 13.6 13.9 15.5 |
70° 70° 75° 80° 80° |
75° 75° 80° 80° 80° |
75° 75° 80° 80° 80° |
75° 75° so- so0 75° |
|
| 10.0 |
3/4 |
SSMQ1006 |
.190 |
2.7 |
3.6 |
4.2 |
4.9 |
6.1 |
7.1 |
8.7 |
10.0 |
12.3 |
14.2 |
15.8 |
19.4 |
70° |
75° |
75° |
75° |
|
| 12.0 16.0 20.0 |
3/4 3/4 1 |
SSMQ1206 SSMQ1606 SSMQ2008 |
.190 .190 .244 |
3.3 4.4 5.5 |
4.3 5.7 7.1 |
5.0 6.7 8.4 |
6.0 8.0 10.0 |
7.3 9.8 12.2 |
8.5 11.3 14.1 |
10.4 13.8 17.3 |
12.0 16.0 20.0 |
14.7 19.6 24.5 |
17.0 22.6 28.2 |
19.0 25.3 31.6 |
23.2 31.0 38.8 |
75° 85° 75° |
80° 90° 80° |
80° 90° 80° |
80° 90° 80° |
|
